Référence constructeur, indice, connecteurs… les éléments essentiels à vérifier avant de remplacer votre boîtier de servitude moteur.
Sommaire
Le BSM, aussi appelé Boîtier de Servitude Moteur, est une pièce électronique essentielle au bon fonctionnement de nombreux équipements de votre véhicule comme les éclairages, les essuie-glaces, le ventilateur moteur, la pompe à carburant ou encore certains système de démarrage. Pourtant, lorsqu'il faut le remplacer, beaucoup d'automobilistes pensent qu'il suffit simplement de trouver un boîtier qui "ressemble".
En réalité, choisir un mauvais BSM peut entrainer de nombreux dysfonctionnements électriques et parfois empêcher totalement le démarrage du véhicule. Voici les points essentiels à vérifier avant de remplacer votre boîtier.
C'est quoi un BSM ?

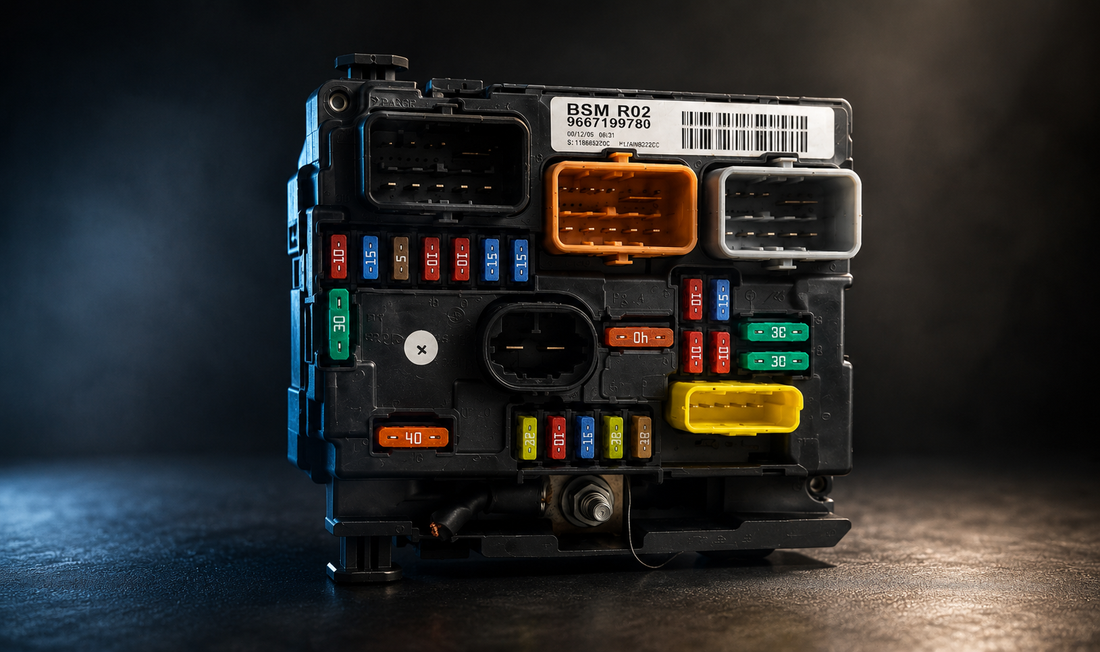

Le BSM (Boîtier de Servitude Moteur) est un boîtier électrique situé dans le compartiment moteur, généralement à proximité de la batterie.
Il regroupe plusieurs éléments importants :
- ✓ les fusibles moteur
- ✓ les relais
- ✓ certaines alimentations électriques
- ✓ la distribution électriques de plusieurs équipements du véhicule
Selon les modèles, le BSM peut gérer ou alimenter différents organes comme :
- ✓ le ventilateur moteur
- ✓ les feux
- ✓ les essuie-glaces
- ✓ le démarreur
- ✓ la pompe à carburant
- ✓ certains calculateurs
Avec le temps, un BSM peut subir des pannes liées à l'humidité, à l'oxydation, à une surtension ou simplement à l'usure électronique interne.
Les symptômes d'un BSM défaillant
Lorsqu'un BSM est défaillant, plusieurs dysfonctionnement peuvent apparaître sur le véhicule. Il est fréquent de constater un ventilateur moteur qui ne fonctionne plus correctement, des feux qui s'éteignent ou deviennent aléatoires, ou encore des essuie-glaces qui se déclenchent seuls ou cessent de fonctionner.
Le véhicule peut également rencontrer des difficultés de démarrage, subir des coupures électriques intermittentes ou afficher des défauts au tableau de bord. Dans certains cas, la pompe à carburant n'est plus correctement alimentée, certains équipements cessent de fonctionner ou des relais se mettent à claquer de manière anormale.
Ces symptômes peuvent parfois apparaître uniquement à chaud, par temps humide ou de manière totalement intermittente, ce qui rend le diagnostic plus complexe.
Avant tout remplacement, il est fortement recommandé de faire contrôler le véhicule par un professionnel de l'automobile équipé d'un outil de diagnostic. Cela permet de confirmer l'origine de la panne et d'éviter le remplacement inutile d'un BSM alors que le problème peut provenir d'un autre élément électrique ou électronique du véhicule.
Comment vérifier la référence d'origine de son boîtier de servitude moteur ?
Deux boîtiers visuellement identiques peuvent être incompatibles selon la configuration de la voiture.
La référence OEM et la marque constructeur
La première chose à contrôler est la référence constructeur (OE) présente sur l'étiquette du boîtier.
Il faut également vérifier la marque du fabricant :
- ✓ Delphi
- ✓ Siemens
- ✓ Valeo
- ✓ Johnson Controls
- ✓ Continental
- ✓ etc.
Même si deux références semblent proches, une petite différence peut rendre le BSM incompatible.
Le numéro inscrit sur l'étiquette
Chaque boîtier de servitude moteur possède plusieurs informations techniques :
- ✓ référence constructeur
- ✓ numéro de série
- ✓ indice
- ✓ type de fabrication
- ✓ marque
Ces informations doivent être comparées avec la pièce d'origine.
Le nombre de prises et connecteurs
Il est également important de vérifier :
- ✓ le nombre de connecteurs
- ✓ leur position
- ✓ leur forme
- ✓ la disposition des fusibles et relais
Certaines versions possèdent des configurations spécifiques selon les options de la voiture.
La motorisation du véhicule
Le même modèle de voiture peut recevoir plusieurs BSM différents selon la motorisation, la puissance du moteur, le type de carburant, l'année de première mise en circulation, ou encore la phase du véhicule.
Par exemple, un BSM de Peugeot 308 1.6 HDI peut être différent de celui monté sur une version essence de la même voiture.
Le code couleur (notamment chez Renault)
Sur certains véhicules Renault, des repères couleurs ou pastilles peuvent être présents sur le boîtier UPC / fusibles moteur.
Ces couleurs permettent parfois d'identifier une version spécifique du BSM.
Cependant, le code couleur seul ne suffit jamais : la référence constructeur reste tout aussi important.
Cas particulier Peugeot - Citroën : les indices R01, L01, B01...
Sur de nombreux véhicule du groupe PSA (Peugeot, Citroën, DS), les BSM possèdent des indices de version comme :
- ✓ R01
- ✓ L01
- ✓ B01
- ✓ B02
- ✓ etc.
Ces indices correspondent à des évolutions techniques ou des variantes électroniques du boîtier.
Deux BSM avec la même référence constructeur principale peuvent fonctionner différemment selon leur indice.
Un mauvais indice peut provoquer des défauts électriques, des équipements non fonctionnels, des problèmes de communication électronique et parfois même un non démarrage du véhicule.
Dans certains cas, un indice plus récent peut remplacer un ancien modèle, mais cela doit être vérifié par un professionnel.
Toujours faire vérifier la compatibilité
Même avec la bonne référence , il reste conseillé de faire vérifier la compatibilité de la pièce auto par un professionnel avant achat ou montage.
Une simple erreur de référence, de code couleur ou d'indice peut entraîner des frais inutiles et de nouvelles pannes.
Nos conseillers de vente sont là pour vous aider à trouver parmi nos références la pièce auto d'occasion compatible avec votre véhicule.
